高压放大器（images 1）

华钛高压放大器

产品特点：

✓ 高压放大：多种标准型号，支持定制参数±100V/± 200V/±800V/±1.1kV/±2.2KV/±3.3KV/±5KV/±7.5KV± 10KV/± 11KV/±15KV/± 20KV/± 50KV等

✓ 强大输出：基础货架产品可达400W的峰值功率

✓ 全频峰值：在DC至标称带宽范围内能够提供稳定的峰值功率

✓ 紧凑设计：1U(4.45cm)高度, 仅约A4纸大小(H20000基本款机型)

✓ 安全无忧：一键锁定设置，避免误操作

✓ 精准调节：数控增益调节，最小0.1倍步进

✓ 直流偏置：数控offset 调节

✓ 直观显示：液晶显示器实时参数显示

✓ 多式触发：手动触发，TTL电平触发，指令触发

✓ 多重保护：Single / Hiccup两种短路保护模式

✓ 便捷通信：USB（TYPE C）接口，方便集成

✓ 高效散热：温控散热系统，低噪声运行

✓ 低噪声高精度：输出噪声低，高精度场景

✓ 四象限输出：支持驱动容性负载

高压放大器（images 2）

适用于严苛应用的精密高压驱动器

华钛放大器是卓越的桌面级台式高压信号放大器，专为满足现代测试与科研需求而设计。其体积仅为1U的高度和A4纸大小（H20000基本款系列），机身采用高强度铝合金材质，兼具轻便与高耐用性，便于桌面使用或安装在测试设备架中。

华钛放大器不仅具备数控增益和数控offset调节功能，还具备独特的打嗝模式作为短路保护，确保在高压输出条件下的安全性。其卓越的性能适用于各种高压驱动应用场景。

创新和优势

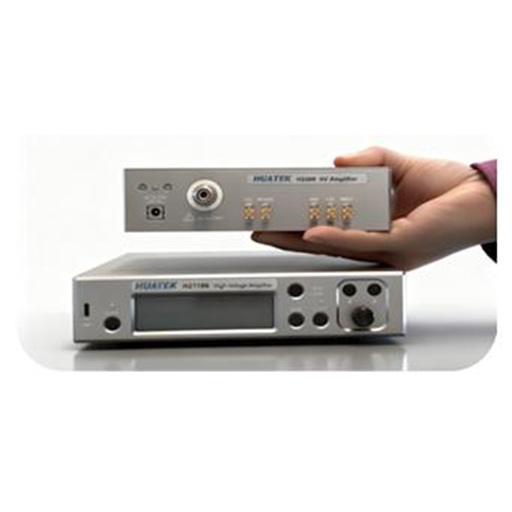

1、紧凑设计：1U高度，机身仅约A4纸大小
1、紧凑设计：1U高度，机身仅约A4纸大小
采用超紧凑设计，定制模块化放大器可做到更小体积；极大地节省了机柜空间，满足高密度部署的需求。

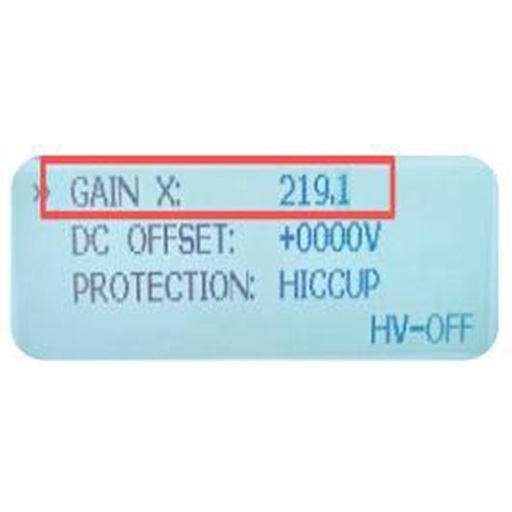

2、精准调节：数控增益调节，最小0.1倍步进
2、精准调节：数控增益调节，最小0.1倍步进
配备了数控增益调节功能；支持最小0.1倍步进调节。

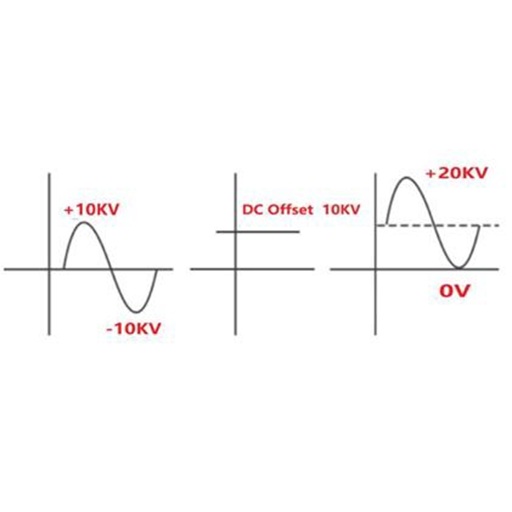

3、直流偏置输出：数控offset调节，最小1V步进
3、直流偏置输出：数控offset调节，最小1V步进
支持数控offset调节，能够输出精确的直流高压信号，叠加放大后的交流信号进行输出；最高可达30KV高压输出。

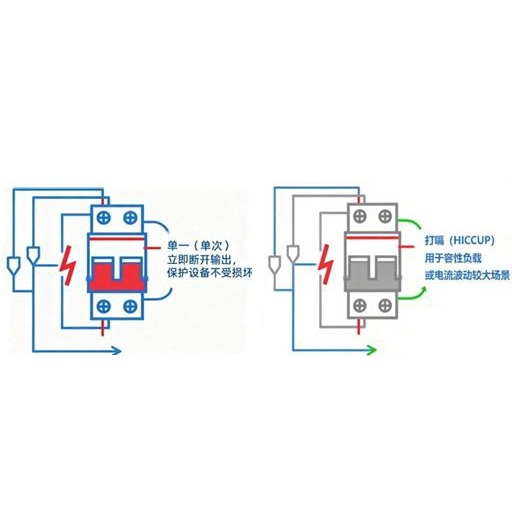

4、多重保护：Single和Hiccup短路保护模式
4、多重保护：Single和Hiccup短路保护模式
Single模式会在短路发生时立即断开输出，保护设备不受损坏；Hiccup模式允许负载击穿后短暂停机并重新启动，适用于容性负载或大电流波动。

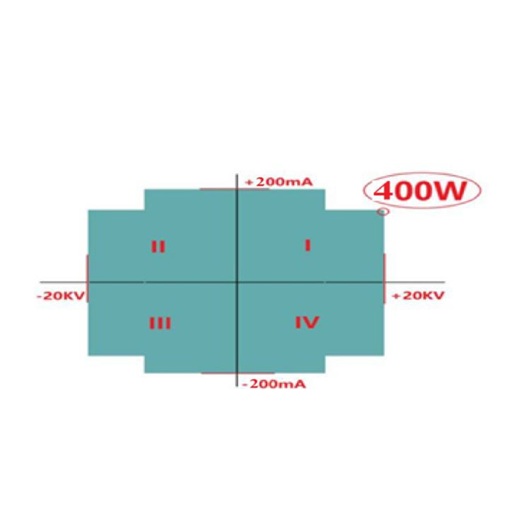

5、强大输出：基础货架产品可达400W的峰值功率
5、强大输出：基础货架产品可达400W的峰值功率
基础货架产品可达400W的峰值功率，确保其在各种工作环境下都能提供强劲的输出性能。

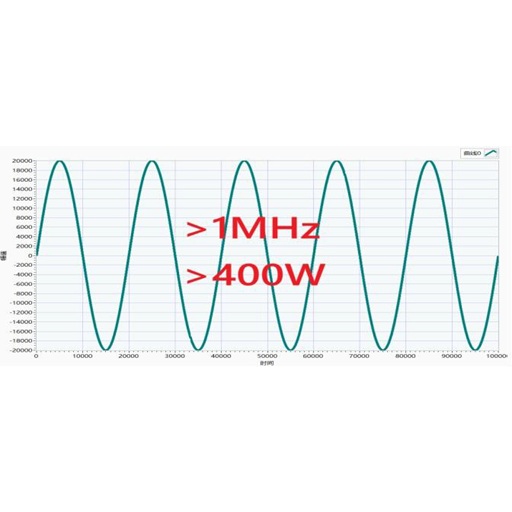

6、全频峰值：DC-标称带宽均能输出峰值功率
6、全频峰值：DC-标称带宽均能输出峰值功率
设备在DC至标称带宽范围内能够提供稳定的峰值功率，确保无论在低频还是高频应用中都能提供可靠的信号输出。

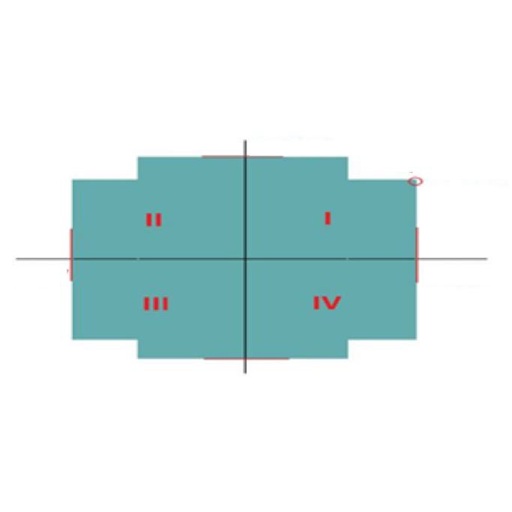

7、四象限输出：支持驱动容性负载（如压电陶瓷）
7、四象限输出：支持驱动容性负载（如压电陶瓷）
支持四象限输出，可以稳定地驱动容性负载。无论是正负电流，还是正负电压输出，设备都能够提供稳定的信号。

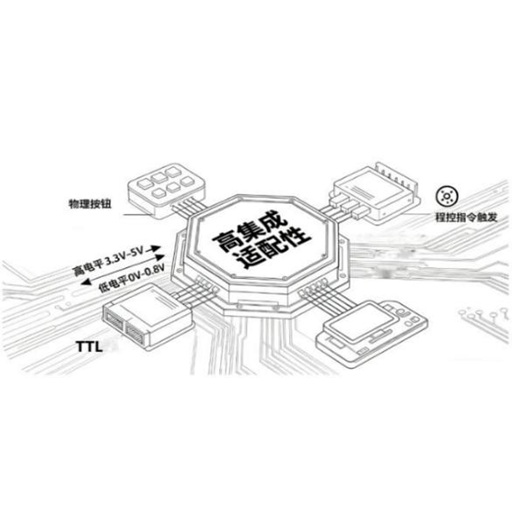

8、高集成适配性：支持多种触发与程控方式，可灵活嵌入各 类设备系统
8、高集成适配性：支持多种触发与程控方式，可灵活嵌入各 类设备系统
手动触发，Type-C程控指令触发，TTL电平触发；适配不同场景下的协同运行需求。
H20000基本款系列
H30000高性能系列
10kV/11kV系列
20kV系列
H20000D差分输出系列
H20000高带宽系列
参数指标/型号 H20808 H21106 H22203 H23302 H25001(L) H21505 H1280C H2200
最大输出电压 ±800V ±1.1kV ±2.2kV ±3.3kV ±5kV ±1.5kV ±1.2kV ±2kV
最大输出电流 ±82.5mA ±60mA ±30mA ±20mA ±10/±6mA ±50mA ±80mA ±20mA
峰值输出功率 66Wp 50/30Wp 75Wp 96Wp 40Wp
输出阻抗 50Ω 100Ω 200Ω
高压输出接口 SHV 4mm 高压接口 SHV
大信号带宽 (-3dB) DC-100kHz DC-50KHz DC-20kHz DC-10kHz DC-5kHz /DC-2kHz DC-100kHz DC- 120kHz DC-10kHz
小信号带宽 (-3dB) DC-500kHz DC-250kHZ DC-100kHz DC-50kHz DC-25kHz DC-500kHz DC- 600kHz DC-50kHz
压摆率 >356V/us >244V/us >195V/us >146V/us >111V/us />44.4V/us ＞667V/us >640V/us >89V/us
放大器增益（0.1 步进） 0-200.0 0-220.0 0-440.0 0-660.0 0-1000.0 /固定 1000 0.0~300.0 0-240.0 固定 400
直流偏置电压（1V 步进） ±800V ±1000V ±2000V/ ±3000V ±5000V/无 ±1500V ±1200V 无
响应时间 <2.5µs <5µs <12.5µs <25µs <50µs <2.5µs <2µs <25µs
THD(失真度) <1%@1kHz，80％额定电压
零点偏移 ＜±100mV
最大输入电压 ±10V ±5V
输入阻抗 10kΩ
输入接口 BNC MCX
输出保护功能 过载保护，短路保护
输出保护模式 单次保护，打嗝模式 打嗝模式
电压监测比例 1V/200V 1V/400V 1V/600V 1V/1000V 1V/300V 1V/240V 1V/500V
电流监测比例 50mV/mA 100mV/mA 200mV/mA 50mV/mA 100mV/1m A
电压/电流监测输出阻抗 50Ω
电压/电流监测输出接口 BNC MCX
通讯接口 USB-C 无
TTL 电平触发 无 MCX
电源 DC 24V/5A AC110~220V/50~60Hz DC 24V/3A
工作环境 0~45 / ≤85%RH 无凝结/ 海拔高度最高 2000 米
稳定度                                   非累计时漂：<50ppm/h     温漂：100ppm/    23±3,预热 30min
尺寸/重量不含凸出部分 44.45*203.2*316mm（H*W*D） 3.3Kg 133*340*460 133*330*440 44.5*200*170
参数指标/型号 H30100 H30250 H30333 H30520 H30713 H31010 H31513
最大输出电压 ±1kV ±2kV ±3kV ±5kV ±7.5kV ±10kV ±15kV
最大输出电流 ±100mA ±50mA ±33.4mA ±20mA ±13.4mA ±10mA ±13.4mA
峰值输出功率 100Wp 200Wp
输出阻抗 50Ω 100Ω 200Ω 500Ω 1kΩ
高压输出接口 4mm高压接口
大信号带宽 (-3dB) DC~150kHz DC~60kHz DC~30kHz DC~15kHz DC~9kHz DC~6kHz DC~15kHz
小信号带宽 (-3dB) DC-750kHz DC-300kHz DC-150kHz DC-75kHz DC-45kHz DC-30kHz DC-75kHz
压摆率 ＞667V/us ＞534V/us ＞400V/us ＞334V/us ＞300V/us ＞267V/us ＞1000V/us
放大器增益（0.1 步进） 0~200.0 0~400.0 0~600.0 0~1000.0 0~1500.0 0~2000.0 0~1600.0
直流偏置电压 （1V 步进） ±1kV ±2kV ±3kV ±5kV ±7.5kV ±10kV ±15kV （2V步进）
零点偏移 ＜±100mV ＜±100mV ＜±100mV ＜±200mV ＜±300mV ＜±400mV ＜±1V
THD(失真度) <1%@1kHz，80％额定电压
零点偏移 ＜±100mV
最大输入电压 ±10V
输入阻抗 10kΩ
输入接口 BNC
输出保护功能 过载保护，短路保护
输出保护模式 单次保护，打嗝模式
电压监测比例 1V/200V 1V/500V 1V/500V 1V/1000V 1V/1000V 1V/2000V
电流监测比例 50mV/mA 100mV/mA 100mV/mA 200mV/m A 200mV/mA 500mV/mA
电压和电流监测输出阻抗 50Ω
电压和电流监测输出接口 BNC
通讯接口 USB
TTL接口 BNC
电源 AC100~240V50/60Hz
工作环境 0~45℃ / ≤85%RH无凝结/ 海拔高度最高 2000 米
稳定度                       非累计时漂：<50ppm/h            温漂：100ppm/℃   23℃±3℃,预热30min
尺寸/重量 (H*W*D) 134mm(H)*340mm(W)*440mm(D)约15kg 267mm*460 mm*580mm
参数指标 /型号 H31005 H31003 H31003A H31010 H2P10K H3100 H31120
最大输出电压 ±10kV 0-10kV ±10kV ±11kV
最大输出电流 ±5mA ±3mA ±10mA ±10mA ±10mA ±10mA
峰值输出功率 50Wp 30Wp 100Wp 100Wp 100Wp 100Wp
输出阻抗 500Ω 1kΩ
高压输出接口 4mm高压接口
大信号带宽 (-3dB) DC-3kHz DC-1.5kHz DC-1.5kHz DC~6kHz DC-2kHz DC-6kHz/3kHz DC-12kHz
小信号带宽 (-3dB) DC-15kHz DC-7.5kHz DC-7.5kHz DC-30kHz DC-10kHz DC-30kHz /15kHz DC-60kHz
压摆率 >133V/us >67V/us >67V/us ＞267V/us >45V/us ＞267/133V/us >587V/us
放大器增益 0-2000.0 /0.1步进 0-2000.0 /0.1步进 固定2000 0~2000.0 /0.1步进 0-1100 /1步进 固定1000 0~1200.0 /0.1步进
直流偏置电压 ±10KV/1V 步进 ±10KV/1V 步进 无 ±10kV/1V 步进 0-10KV/1V 步进 无 ±11kV/1V步进
响应时间 <83.3µs <166.6µs <41.7µs <41.7µs <41.7µs <41.7µs
THD(失真度) <1%@1kHz，80％额定电压
零点偏移 ＜±500mV ＜±400mV ＜±500mV ＜±400mV ＜±500mV
最大输入电压 ±10V ±5V ±10V
输入阻抗 10kΩ
输入接口 BNC MCX BNC
输出保护功能 过载保护，短路保护
输出保护模式 单次保护，打嗝模式
电压监测比例 1V/2000V 1V/1000V 1V/1200V
电流监测比例 500mV/mA 1V/1mA 1V/1mA 500mV/1mA 1V/1mA 无 100mV/1mA
电压/电流监测输出阻抗 50Ω
电压/电流监测输出接口 BNC MCX BNC
通讯接口 USB-C 无 USB-C
TTL BNC
电源 AC110~240V/50~60Hz DC 24V/5A AC110~240V /50~60Hz
工作环境 0~45℃ / ≤85%RH无凝结 / 海拔高度最高 2000 米
稳定度                     非累计时漂：<50ppm/h         温漂：100ppm/℃         23℃±3℃,预热30min
尺寸/重量 （H*W*D）mm 不包含凸出部分 133*330*440 15Kg 275*178*445 15Kg 133*340*440 222*440*590
参数指标/型号 H32010A H32010B H32020 H32020HS
输出电压 ±20kV（40kVpp）
输出电流 ±10mA ±20mA
输出功率 200Wp 400Wp
输出阻抗 1kΩ
高压输出接口 4mm高压接口
大信号带宽(-3dB) 1%失真度带宽 DC~6KHz DC~10kHz DC~7.5kHz DC~10kHz
小信号带宽(-3dB) DC~30kHz DC-50kHz DC-37.5kHz DC-50kHz
压摆率 ＞533V/us/ ＞889V/us ＞667V/us ＞889V/us
放大器增益 0~2200.0/0.1步进
THD(失真度) <1%@1kHz，80％额定电压
直流偏置电压 ±20kV/2V步进
最大输入电压 ±10V
输入阻抗 10kΩ
输入接口 BNC
电压监测比例 1V/2000V
电流监测比例 500mV/mA 200mV/mA
电压和电流监测输出阻抗 50Ω
电压和电流监测接口 BNC
输出保护功能 过载保护，短路保护
输出保护模式 单次保护，打嗝模式
噪声 低于1.2Vrms
通信功能 串口通信（USB-C）
TTL接口 BNC
工作环境 0~45℃ / ≤85%RH无凝结/ 海拔高度最高 2000 米
稳定度                非累计时漂：<50ppm/h            温漂：100ppm/℃   23℃±3℃,预热30min
电源供应 AC100~240V50/60Hz
外观尺寸（H*W*D） 223mm*442mm*580mm 279mm*480mm*630mm
参数指标/型号 H20414D H20807D H20904D H21006D
输出方式 差分(输出正，地，输出负/双 SHV 输出接口)
最大输出电压 ±400V ±800V ±900V ±1kV
最大输出电流 ±140mA ±70mA ±40mA ±60mA
峰值输出功率 56W 56W 36W 60W
输出阻抗 100Ω
高压输出接口 SHV
-3dB 带宽 DC~500kHz DC~150kHz DC~150kHz
压摆率 ＞889V/us ＞1777V/us ＞600V/us ＞889V/us
放大器增益 0~100.0/0.1步进 0~200.0/0.1 步进
直流偏置电压 ±400V/1V 步进 ±800V/1V 步进 ±900V/1V 步进 ±1kV/1V 步进
THD(失真度) <1%@1kHz，80％额定电压
直流零点偏移 ＜±100mV
最大输入电压 ±10V
输入阻抗 10kΩ
输入接口 BNC
电压监测比例 1V/100V 1V/200V
电压监测输出阻 50Ω
电压监测接口 BNC
输出保护功能 过载保护，短路保护
输出保护模式 单次保护，打嗝模式
通信功能 USB-C
外部使能 TTL
工作环境 0℃~45℃/≤85%RH 无凝结/海拔高度最高 2000 米
稳定度 非累计时漂：＜50ppm/h，温漂：＜100ppm/℃
电源供应 DC 24V/5A 电源适配器，支持全球电压
外观尺寸 75mm（H）*205mm（W）*330mm（D）/不包含突出旋钮和接口
重量 约 3kg
参数指标/型号 H20150 H20212 H20213 H20230
输出电压 ±100V ±200V
输出电流 ±500mA ±120mA ±130mA ±300mA
输出功率 50W 24W 60W
输出阻抗 10Ω 50Ω
-3dB 带宽 DC~1.1MHz DC~1MHz DC~500kHz
压摆率 ＞489V/us ＞888V/us ＞445V/us
放大器增益 0~50.0/0.1步进 0~100.0/0.1步进
THD(失真度) <1%@1kHz，80％额定电压
最大输入电压 ±10V
直流偏置 内置100V 内置200V 无 内置200V
输入阻抗 10kΩ
输入接口 BNC
电压监测比例 1V：50V
电流监测比例 1V：200mA 1V：50mA
电压和电流监测输出阻抗 50Ω
电压和电流监测接口 BNC
输出保护功能 过载保护，短路保护
输出保护模式 单次模式，打嗝模式
通信功能 USB Type C
外部使能 TTL
工作环境 0~45℃ / ≤85%RH 无凝结/ 海拔高度最高 2000 米
稳定度 非累计时漂：<50ppm/h 温漂：100ppm/℃ 23℃±3℃,预热30min
电源供应 DC/24V（标配全球电压适配器）
外观尺寸 75mm（H）*205mm（W）*330mm（D）/不包含突出旋钮和接口
重量 约 3kg
